如题图8—3所示35kV系统网络 各负荷及线路参数示于图上。无功功率补偿设备总容量为5.5Mvar。

大学本科 已帮助: 时间:2024-12-08 10:45:18

如题图8—3所示35kV系统网络,各负荷及线路参数示于图上。无功功率补偿设备总容量为5.5Mvar。试确定不计无功功率损耗时,这些无功功率补偿设备的最优分布。

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:所示,功率,设备

参考解答

用户头像

4j8***105

2024-12-08 10:45:18

正确答案:无功补偿容量在负荷点的分布分别设为Qc1Qc2Qc3则因无功功率流动而产生的有功功率网损表达式:

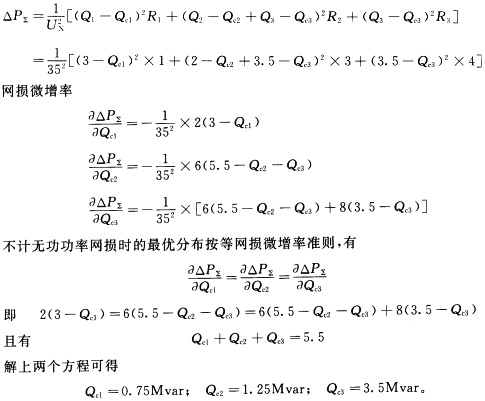

无功补偿容量在负荷点的分布分别设为Qc1,Qc2,Qc3则因无功功率流动而产生的有功功率网损表达式:
