某10kV配电系统如题图8—1(a)所示 两条线路电阻均为1Ω 日负荷曲线如题图8—1(b)和8一l

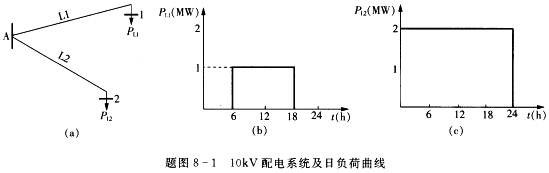

某10kV配电系统如题图8—1(a)所示，两条线路电阻均为1Ω，日负荷曲线如题图8—1(b)和8一l(c)所示，负荷功率因数cosφ=0．9，设全年功率因数和日负荷曲线不变，试分别利用负荷曲线和最大负荷损耗时间法计算年电能损耗。
请帮忙给出正确答案和分析，谢谢！
参考解答
406***105
2024-12-08 10:38:59
正确答案：×
最大负荷下的有功功率损耗(1)根据日负荷曲线计算△A=△AL1+△AL2=365×12×△PL1max+365×24×△PL2max=365×12×0．0123+365×24×0．0494=486．618(MW.h)(2)利用最大负荷损耗时间法进行计算线路L1年输送电能AL1=365×12×PD1max=365×12×1=4380MW.h,对应的Tmax==4380h。又cosφ=0．9,当Tmax=4000h时,τ=2400h；当Tmax=4500h时,τ=2900h；则插值法估算得τ1=2780h。线路L2对应的Tmax2=8760h,查表得τ2=8760h。有△A=△AL1+△AL2=△PL1maxτ1+△PL2maxτ2=0．0123×2780+0．0494×8760=466．938(MW.h)数值比根据日负荷曲线计算结果相比,偏差较大。
