简单输电系统的接线图如题图7—3所示 变压器励磁支路和线路电容被略去 线路和变压器归算到高压侧的阻抗
简单输电系统的接线图如题图7—3所示，变压器励磁支路和线路电容被略去，线路和变压器归算到高压侧的阻抗分别为ZL=17+j40Ω和ZT=2．32+j40Ω，10kV侧负荷为S2max=30+j18MVA，S2min=12+j9MVA。若供电点电压U1在最大负荷时为117kV，在最小负荷时为118kV。变电所低压母线电压要求保持为10．4kV不变，试配合变压器分接头(110±2×2．5％)，确定并联静电电容器补偿容量。
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***105
2024-12-08 11:43:40

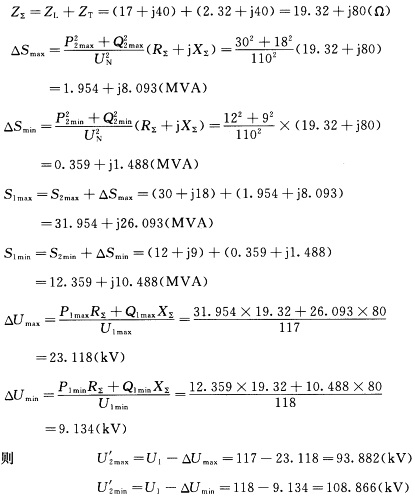

正确答案：(1)计算补偿前受端低压母线归算到高压侧的电压线路和变压器的总阻抗为

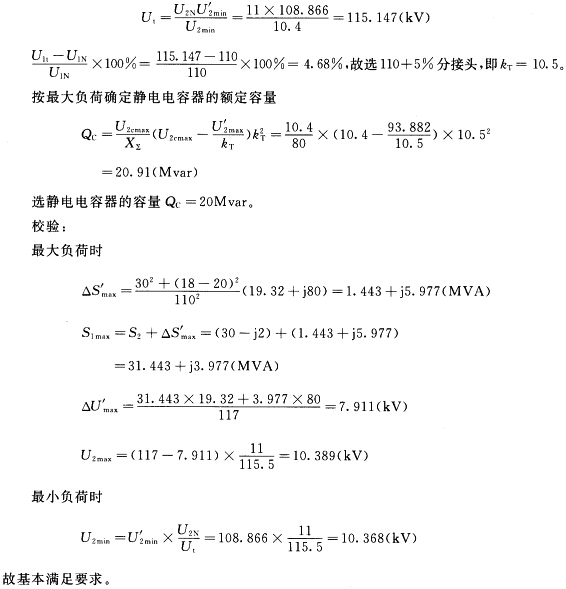

(2)选择静电电容器容量按最小负荷无补偿选择变压器分接头
(1)计算补偿前受端低压母线归算到高压侧的电压线路和变压器的总阻抗为(2)选择静电电容器容量按最小负荷无补偿选择变压器分接头
