如图5—11(a)所示，有一长为150km的110kV输电线路，线路单位长度参数为r=0．21Ω／km，x=0．401Ω／km，b=2．84×10-6S／km。线路末端接一台容量为31．5MVA的降压变压器，变比为110／111kV，变压器参数为△Pk=190kW，Uk％=10．5，△P0=31．05kW，I0％=0．7。当A点实际电压为118kV时，求B点和C点的实际电压以及元件的电压降落。
请帮忙给出正确答案和分析，谢谢！
参考解答
420***105
2024-12-08 11:53:16

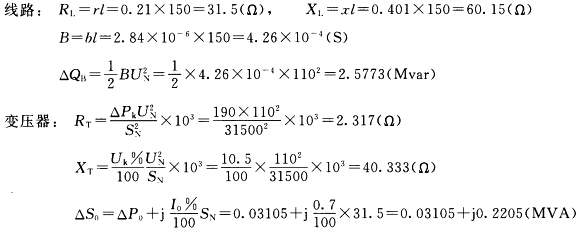

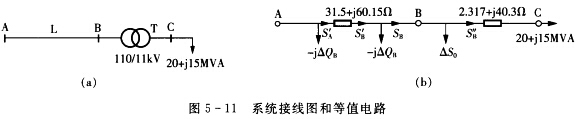

正确答案：等值电路如图5—11(b)所示。(1)参数计算

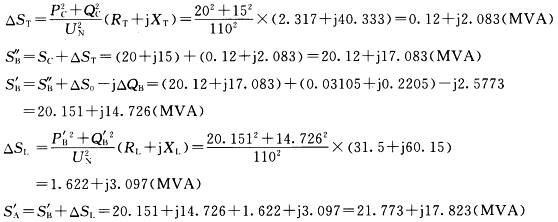

(2)功率

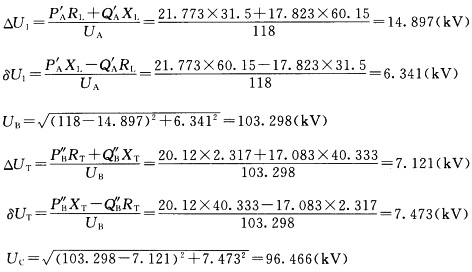

(3)由SA'和A点电压求各点电压及电压损耗
等值电路如图5—11(b)所示。(1)参数计算(2)功率(3)由SA'和A点电压求各点电压及电压损耗
