如图5—16(a)所示 某35kV变电所 原有一台5600kVA变压器T1 归算到35kV侧变压器阻

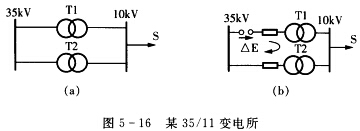

如图5—16(a)所示，某35kV变电所，原有一台5600kVA变压器T1，归算到35kV侧变压器阻抗为2．22+j16．4Ω；由于低压负荷的增加，需扩建一台2400kVA变压器T2，归算到35kV侧变压器阻抗为6．7+j33．2Ω。若5600kVA变压器的变比为k1=33．25／11，而2400kVA变压器的变比为k2=35／11。负荷S=6．3+j4．2MVA。试求各变压器的功率分布，并说明此变压器运行方式是否合理，如不合理，试提出改善分接头运行方式的思路。
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***105
2024-12-08 21:23:20

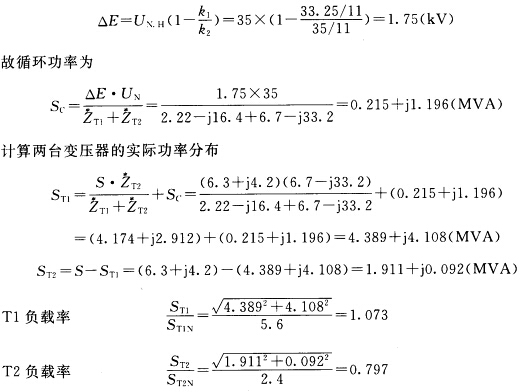

正确答案：因为阻抗已归算到高压侧环路电势宜用高压侧的值。若取其假定正方向为顺时针方向如图5—16(b)所示则
两台变压器负载率相差较大负荷分配不合理。T2负载率小于1而T1负载率大于1过负荷要降低ST1要将SC由负向正方向增大即增大k1减小k2。
因为阻抗已归算到高压侧,环路电势宜用高压侧的值。若取其假定正方向为顺时针方向,如图5—16(b)所示,则两台变压器负载率相差较大,负荷分配不合理。T2负载率小于1,而T1负载率大于1,过负荷,要降低ST1,要将SC由负向正方向增大,即增大k1,减小k2。
