系统接线如图4—9所示，变压器采用YNd11接线方式，各元件标么参数如下。发电机G：xd"=0．183，X2=0．223，E"=j1；变压器T：Uk％=10．5。当高压母线上k点发生单相接地短路，试求变压器低压侧各相短路电流和电压值。
请帮忙给出正确答案和分析，谢谢！
参考解答
406***105
2024-12-08 21:12:19
正确答案：绘制k点发生单相接地短路复合序网如图4—10所示。
X∑1=0．183+0．105=0．288 X∑2=0．223+0．105=0．328 X∑0=0．105(1)计算短路处的电流、电压序分量

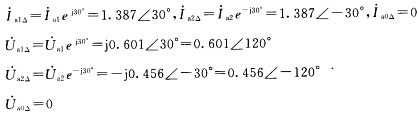

(2)计算变压器低压侧的电流、电压序分量序分量经Y0／△变压器后正序分量逆时针移30°负序分量顺时针移30°△侧无零序分量。
(3)计算变压器
绘制k点发生单相接地短路复合序网如图4—10所示。X∑1=0．183+0．105=0．288X∑2=0．223+0．105=0．328X∑0=0．105(1)计算短路处的电流、电压序分量(2)计算变压器低压侧的电流、电压序分量序分量经Y0／△变压器后,正序分量逆时针移30°,负序分量顺时针移30°,△侧无零序分量。(3)计算变压器
