图13-1所示电路 us=5+10cos10t+15cos30tV 试求电压u（t）和电源发出的有功
图13-1所示电路,us=5+10cos10t+15cos30tV，试求电压u（t）和电源发出的有功功率P。
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***105
2024-12-06 10:43:17

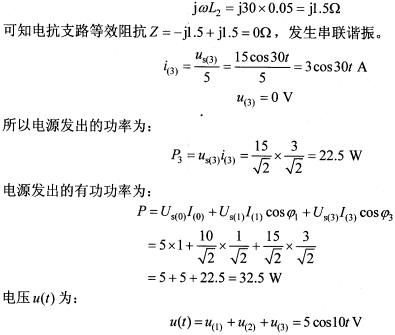

正确答案：分析图13．1所示电路图可知该电路包含直流、基波和三次谐波3种电压成分要分别对每一种电压成分进行单独计算再求总和。 设电源流出的电流为i则有：
电感L2的感抗为：
分析图13．1所示电路图可知,该电路包含直流、基波和三次谐波3种电压成分,要分别对每一种电压成分进行单独计算,再求总和。设电源流出的电流为i,则有：电感L2的感抗为：
