参考解答
4j8***105
2024-12-06 13:43:57

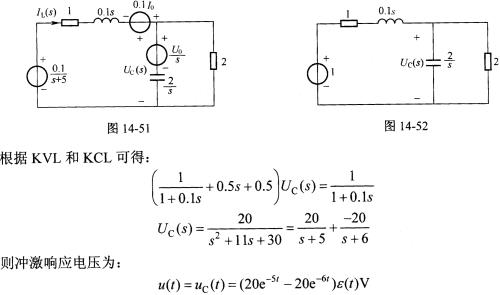

正确答案：(1)由题意及电路图可得换路后电路的复频域模型(见图14-51)。(2)运算电路如图14．52所示。
(1)由题意及电路图,可得换路后电路的复频域模型(见图14-51)。(2)运算电路如图14．52所示。
