(南京航空航天大学2007年考研试题)如图16-52所示二端口网络。(1)求网络N的T参数；(2)若

大学本科已帮助：人时间:2024-12-06 00:25:35

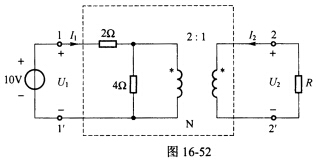

(南京航空航天大学2007年考研试题)如图16-52所示二端口网络。(1)求网络N的T参数；(2)若在2-2端接一电阻R=3Ω，试求电压源提供的功率。

请帮忙给出正确答案和分析，谢谢！

4j8***105

2024-12-06 00:25:35



正确答案：×
根据电路结构,可知网络N的T参数为：根据理想变压器的原、副边电压电流之间的关系,副边电阻R映射到原边中有等效阻抗R=22×3=12Ω。此时原边等效电路如图16-53所示。该等效电路为电阻串并联电路,干路电流为：电压源提供的功率为：P=UI=10×2=20W
