(武汉大学2007年考研试题)在如图16—20(a)所示的电路中 N1和N2是两个完全相同的仅含线性

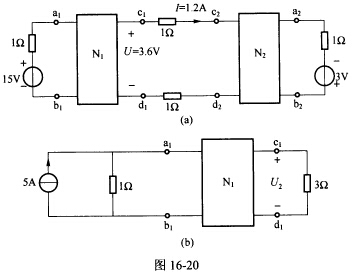

(武汉大学2007年考研试题)在如图16—20(a)所示的电路中，N1和N2是两个完全相同的仅含线性电阻的对称双口网络，已知条件如图16-20(a)中所示。若将双口网络N1连接成如图16-20(b)所示的形式，试求其中的输出电压U2。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-06 00:02:55

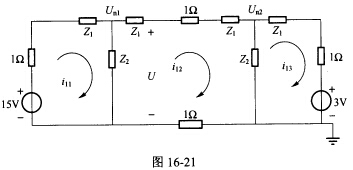

正确答案：根据题意N1和N2为两个完全相同的仅含线性电阻的对称双口网络由二端口的等效电路理论可知N1和N2可表示为如图16—21所示的等效电路形式。
由网孔电流法得：

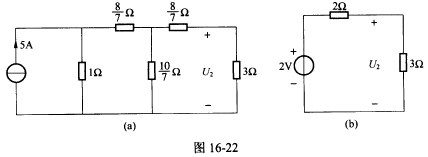

则将双口网络N1连接成题图16-22(a)所示形式的电路其等效电路如图16—22(b)所示因此有：
根据题意,N1和N2为两个完全相同的仅含线性电阻的对称双口网络,由二端口的等效电路理论可知,N1和N2可表示为如图16—21所示的等效电路形式。由网孔电流法,得：则将双口网络N1连接成题图16-22(a)所示形式的电路,其等效电路如图16—22(b)所示,因此有：
