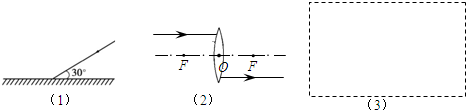

（1）光与镜面成30°角射向平面镜，如图1所示，请画出反射光线并标出反射角的大小． （2）请你根据透镜对光线的作用完成如图2的光路图 （3）请你在方框3内画出手电筒的电路图．

参考解答

4j8***107

2024-12-22 04:01:44



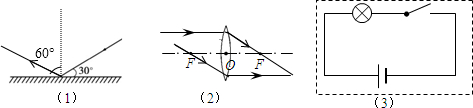

（1）首先做出法线，根据反射角等于入射角画出反射光线；由于入射光线与镜面的夹角是30°，所以入射角为90°-30°=60°．根据反射角等于入射角做出反射光线．反射角也为60°．如下图所示： （2）平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴； （3）在手电筒中，按钮相当于开关，灯泡相当于用电器，干电池相当于电源，金属外壳和弹簧相当于导线，电路图如图：
