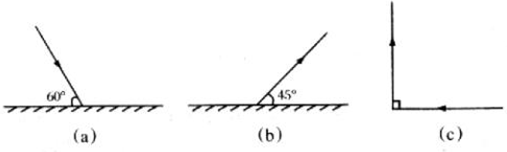

完成如图所示的作图：图（a）中作镜面的法线和反射光线；图（b）中作镜面的法线和入射光线；图（c）中作

完成如图所示的作图： 图（a）中作镜面的法线和反射光线；图（b）中作镜面的法线和入射光线；图（c）中作镜面和法线

参考解答

4j8***107

2024-12-22 03:51:14



（a）先过入射点画出法线，入射角为90°-60°=30°，再在法线另一侧根据反射角等于入射角画出反射光线， （b）先过反射点画出法线，反射角为90°-45°=45°，再在法线另一侧根据反射角等于入射角画出入射光线， （c）法线将入射光线与反射光线的夹角平分，而法线又与平面镜是垂直的，此时入射光线与反射光线夹角为90°，即入射角与反射角之和为90°，所以入射角为45°，如图所示，MN为平面镜，入射角为45°．
