①如图（a）所示 是一条经水面反射后的光线．请在图中画出其入射光线及与入射光线对应的折射光线的大致方

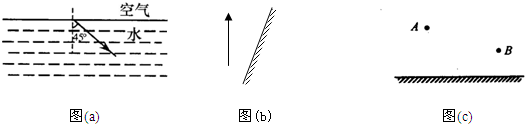

①如图（a）所示，是一条经水面反射后的光线．请在图中画出其入射光线及与入射光线对应的折射光线的大致方向． ②作出如图（b）物体AB在平面镜中的像： ③根据平面镜成像规律在图（c）中作一条入射光线，使其通过点A，并使其反射光线通过B点．

参考解答

4j8***107

2024-12-22 00:32:10



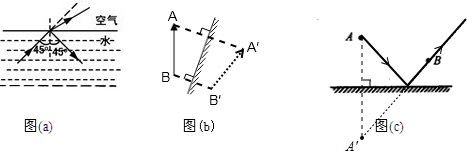

（1）因为反射光线在水中，所以入射光线也在水中，并且反射角跟入射角相等．因为入射光线在水中，所以折射光线在空气中，并且折射角大于入射角．如图所示： （2）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示： （3）根据平面镜成像的特点：像物关于平面镜对称，作出A点的像点A'，连接A'B，与平面镜的交点O为反射点，连接AO为入射光线，OB为反射光线，如图所示：
