按照题目要求作图：（1）如图甲所示 水槽底部有一点光源S 它发出的光能照亮水面上部的光屏 请作出能达

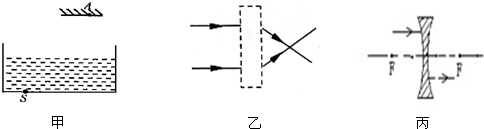

按照题目要求作图： （1）如图甲所示，水槽底部有一点光源S，它发出的光能照亮水面上部的光屏，请作出能达到光屏上A点的一条大致光路． （2）如图乙所示，一束光线经过透镜前后的情况，请在图中画出透镜． （3）如图丙所示，根据入射光线和折射光线，完成光路图．

参考解答

481***107

2024-12-22 00:12:59



（1）画一条由S发出的垂直于液面的光线，然后再任意画一条入射光线，并作出折射光线，反向延长折两条折射光线，其交点为像点S′，再连接S′A交水面于点O，则OA为折射光线，连接SO即为入射光线．如下图所示 （2）由图可知，光线经透镜折射后，均向主轴靠近，说明此透镜对光线起会聚作用，应该是凸透镜，如图： （3）平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴．
