为什么调幅系数ma不能大于1?分别画出基极调幅和集电极调幅电路在ma＞1时发生过调失真的波形图。请帮
为什么调幅系数ma不能大于1?分别画出基极调幅和集电极调幅电路在ma＞1时发生过调失真的波形图。
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***103
2024-11-24 23:57:51

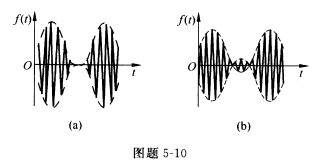

正确答案：由于调幅系数ma与调制电压的振幅成正比即UΩm越大则ma越大调幅波幅度变化越大。如果ma＞1调幅波产生失真这种情况称为过调幅。 基极调幅波的失真波形是波谷变平如图题5—10(a)所示。集电极调幅波的失真波形如图题5—10(b)所示。
由于调幅系数ma与调制电压的振幅成正比,即UΩm越大,则ma越大,调幅波幅度变化越大。如果ma＞1,调幅波产生失真,这种情况称为过调幅。基极调幅波的失真波形是波谷变平,如图题5—10(a)所示。集电极调幅波的失真波形,如图题5—10(b)所示。
