在集电极调幅电路中 选管子时BVceo PCM Icmax应如何选取?请帮忙给出正确答案和分析 谢谢

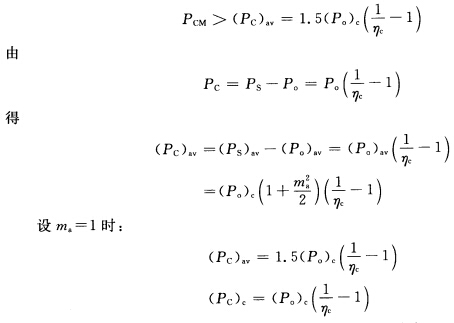

正确答案：(1)管子电流的I_CM应根据最大工作点电流脉冲幅值来定即 I_CM≥(I_cmax)_max式中(I_cmax)_max是最大工作点电流i_c脉冲最大值。 (2)管子耐压应根据最大集电极电压来定。集电极电压是综合电源电压(E_cc=E_c+u_Ω)和高频电压之和。如图5—14所示在最大工作点处E_ce可接近2E_c集电极瞬时电压最大值约为4E_c故 BV_ceo＞4E_c (3)管子最大集电极容许损耗即由该式可见平均集电极损耗功率大于载波状态损耗功率的1．5倍所以选管子时应保证P_CM≥(P_C)_av。
(1)管子电流的ICM应根据最大工作点电流脉冲幅值来定,即ICM≥(Icmax)max式中(Icmax)max是最大工作点电流ic脉冲最大值。(2)管子耐压应根据最大集电极电压来定。集电极电压是综合电源电压(Ecc=Ec+uΩ)和高频电压之和。如图5—14所示,在最大工作点处,Ece可接近2Ec,集电极瞬时电压最大值约为4Ec,故BVceo＞4Ec(3)管子最大集电极容许损耗,即由该式可见,平均集电极损耗功率大于载波状态损耗功率的1．5倍,所以选管子时,应保证PCM≥(PC)av。
