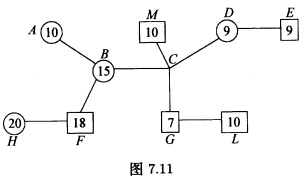

如图7．11所示交通图的物资调运问题(单位：吨) 试做出第一个流向图。 请帮忙给出正确答案和分析 谢

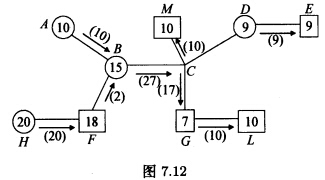

正确答案：图7．11中无圈根据“取一端它的供需归邻站”来作第一个流向图。在图7．11中AHLEM五个点出发的弧只有一条这样的点称为端点而与这个端点相邻接的那个点称为该端点的邻站比如A的邻站是B点L的邻站是G点。先取一个端点它若是出发点就把其全部发量运往它的邻站它若是收点则由其邻站供应其全部收量。如取A点它是发点把10吨的物资全运往其邻站BB点就共有25吨的物资往外运了且以后就不必再考虑A点与弧AB了。再取E点它是收点收量是9吨应该由其邻站D供应其全部需要。D点是发点将其全部的9吨物资运往E点这时E的需求已全部满足因此以后就不用考虑ED及弧ED了。继续做得图7．12得到的流线图不会有对流现象。
图7．11中无圈,根据“取一端,它的供需归邻站”来作第一个流向图。在图7．11中,A,H,L,E,M五个点出发的弧只有一条,这样的点称为端点,而与这个端点相邻接的那个点称为该端点的邻站,比如,A的邻站是B点,L的邻站是G点。先取一个端点,它若是出发点,就把其全部发量运往它的邻站,它若是收点,则由其邻站供应其全部收量。如取A点,它是发点,把10吨的物资全运往其邻站B,B点就共有25吨的物资往外运了,且以后就不必再考虑A点与弧AB了。再取E点,它是收点,收量是9吨,应该由其邻站D供应其全部需要。D点是发点,将其全部的9吨物资运往E点,这时E的需求已全部满足,因此以后就不用考虑E,D及弧ED了。继续做,得图7．12,得到的流线图不会有对流现象。
