参考解答
490***105
2024-12-07 04:28:47

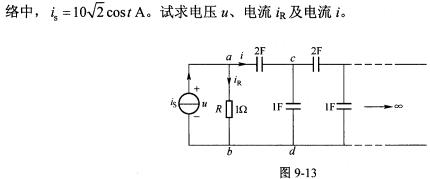

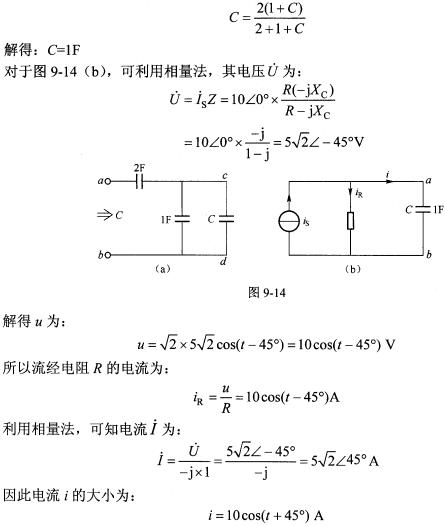

正确答案：由于该网络为正弦稳态无穷网络所以从a、b端看右边网络的等效电容为C；从c、d端看右边网络的等效电容也是C其等效电路如图9．14所示。 对于图9．14(a)其等效电容为：
由于该网络为正弦稳态无穷网络,所以从a、b端看右边网络的等效电容为C；从c、d端看右边网络的等效电容也是C,其等效电路如图9．14所示。对于图9．14(a),其等效电容为：
