如图2—13所示 35kV中性点不接地电网中变电所A母线引出线AB上装设三段式电流保护 保护采用两相

大学本科 已帮助: 时间:2024-12-10 10:00:21

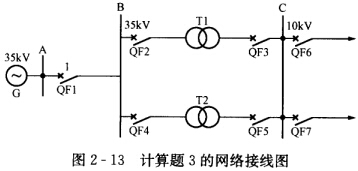

如图2—13所示,35kV中性点不接地电网中变电所A母线引出线AB上装设三段式电流保护,保护采用两相星形接线。已知电源等值阻抗Xs=0.3Ω,被保护线路电抗为0.4Ω/km,可靠系数KⅠrel=1.3、KⅡrel=1.1、KⅢrel=1.2,线路AB长度ιAB=10km,电动机自启动系数Kss=1.5,返回系数Kre=0.85,时限阶段△t=0.5s,10kV线路保护最长动作时限为2.5s。电流互感器变比为400/5。变压器额定容量SN=10MVA,UK%=7.5。 试计算线路AB的各段保护动作电流及动作时限、校验保护的灵敏系数,并选择主要继电器。

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:时限,系数,线路

参考解答

用户头像

481***106

2024-12-10 10:00:21

正确答案:×
(1)计算线路AB各段保护动作电流及动作时限。1)对线路AB断路器QF1处电流保护第工段的整定计算。电流保护第Ⅰ段的动作电流应躲过本线路末端的最大短路电流I(3)kB.max,即IⅠop1=KⅠrelIkB.max而故IⅠop1=1.3×4.97=6.46(kA)保护装置一次侧动作电流为6.46kA,继电器动作电流为选用DL-34型电流继电器,电流整定范围为25~100A。电流速断保护灵敏性用其保护范围长度来衡量,最小保护范围为合格2)断路器QF1处电流保护Ⅱ段整定计算。电流保护第Ⅱ段动作电流IⅡop1为与相邻变压器速断保护相配合,应按躲过母线C最大运行方式时流过保护处的最大三相短路电流来整定(变压器并联运行时)。则变压器阻抗为保护装置一次侧动作电流为IⅡop1=KⅡrelIkC.max=1.1×2.43=2.67(kA)继电器的动作电流为最小灵敏系数为动作时限为tⅡ1=Ⅱ1+△t=0+0.5=0.5(s)选DL-34型,电流整定范围为12.5~50A;选DS-31/2X型,时间整定范围为0.125~1.25s。3)电流保护第Ⅲ段整定计算。则保护装置一次侧动作电流IⅢop1为继电器的动作电流为选DL-33型电流继电器,电流整定范围为2.5~10A。动作时限tⅢ1=tⅢ2+△t=2.5+0.5=3(s),选用时间继电器DS-32/X型,时限整定范围为0.5~5s。(2)灵敏系数校验。1)本线路末端短路(近后备保护),则2)相邻变压器出口C(变压器单台运行)三相短路时考虑到C点短路时,Yd11接线变压器短路,应考虑两相短路时最不利情况,保护采用两相星形接线。则如采用三相星形接线,灵敏系数可以提高。
