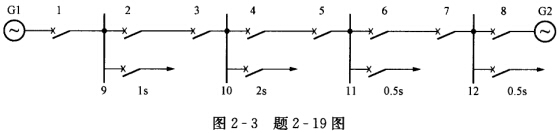

试确定图2—3所示网络中过电流保护1～保护8的动作时限。并确定哪些保护需加方向性元件。 请帮忙给出正
试确定图2—3所示网络中过电流保护1～保护8的动作时限。并确定哪些保护需加方向性元件。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***106
2024-12-10 10:01:40
正确答案：去掉G1电源保护1、3、5、7为同方向配合保护设保护1的动作时限为t1=0．5s所以t3=1．5st5=2．5st7=3s。去掉G2电源保护2、4、6、8为同方向配合保护设t8=0．5s所以t6=1st4=1．5st2=2．5s。综上所述保护1、3、4、6、8均装设方向性元件。
去掉G1电源,保护1、3、5、7为同方向配合保护,设保护1的动作时限为t1=0．5s,所以t3=1．5s,t5=2．5s,t7=3s。去掉G2电源,保护2、4、6、8为同方向配合保护,设t8=0．5s,所以t6=1s,t4=1．5s,t2=2．5s。综上所述,保护1、3、4、6、8均装设方向性元件。
