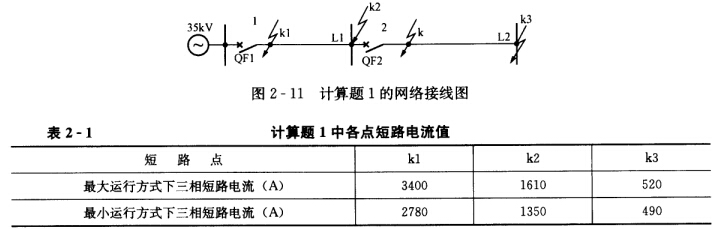

如图2一11所示 35kV单侧电源辐射形线路L1的保护方案拟定为三段式电流保护。保护采用两相星形接线

正确答案：×
(1)线路L1的无时限电流速断保护(电流Ⅰ段)。保护装置一次侧动作电流为IIop1=KrelI(3)k2.rel=1．3×1610=2093(A)继电器动作电流为查找相关继电器产品手册,可选取动作电流整定范围为12．5～50A的DL-21／50型电流继电器。灵敏系数校验：按下式计算出最小保护段范围的百分值为从保护范围来看尚能满足要求,可以装设。(2)线路L1带时限电流速断保护(电流Ⅱ段)。线路L2无时限速断保护电流IⅠrel为IⅠop2=KⅠrelIk3.max=1．3×520=676(A)线路L1带时限电流速断保护动作电流为IⅡop1=KⅡrelIⅠop2=1．1×676=744(A)继电器的动作电流为查找相关继电器产品手册,可选取电流整定值范围5～20A的DL-21C／20型电流继电器。带时限电流速断保护动作时限应与L2无时限电流速断相配合tⅡ1=tⅡ2+△t,取tⅠ2=0s,△t=0．5s,则tⅡ=0．5s,此时可选用时限整定范围为0．15～1．5s的Ds-11型时间继电器。本保护整定为0．5s。线路L1带时限电流速断保护的灵敏系数校验,有故合格(3)过电流保护(电流Ⅲ段)。定时限过电流保护装置一次侧动作电流为继电器的动作电流为查找相关继电器产品手册,可选取电流整定值范围为2．5～10A的DL-21C／10型电流继电器,其动作时限应与线路L2定时限过流保护时限tⅢ2相配合,即tⅢ1=tⅢ2+△t=2．5+0．5=3(s)查找相关继电器产品手册,可选取时间整定值范围为1．2～5s的Ds-22型时间继电器。线路L1定时限过电流保护应按线路L1末端k2点短路时进行校验和下一级线路L2末端k3点短路时分别进行校验。在线路L1末端k2点短路时过电流保护的灵敏系数：近后备保护在线路L2末端k3点短路时过电流保护的灵敏系数：远后备保护合格
