（1）如图1所示 CD AB是经平面镜反射后的两条反射光线 请确定发光点S的位置．（2）如图2所示

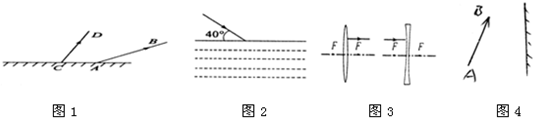

（1）如图1所示，CD、AB是经平面镜反射后的两条反射光线，请确定发光点S的位置． （2）如图2所示，一束光线从空气斜射到水面上发生反射和折射，请在图中作出反射光线和折射光线． （3）如图3，根据折射光线和入射光线完成光路图 （4）如图4，作出物体AB成的像．

参考解答

481***107

2024-12-22 05:30:32



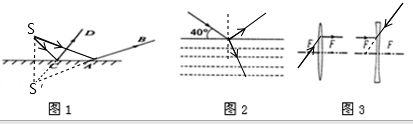

（1）先将两条反射光线AB、CD反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并联接SA、SC画出入射光线，如图1所示： （2）过入射点O做法线EF，从而确定了入射光线位于法线的左侧，并同时确定了入射角的大小：入射光线AO与界面的夹角为40，则入射角为50，所以反射角也为50．根据光的反射规律可作出对应的反射光线OB； 光从空气斜射入水中，折射角小于入射角，折射光线与入射光线分居法线两侧，由此可以画出折射光线OC． 答案如下图2所示： （3）凸透镜：①折射光线与主光轴平行，则入射光线过焦点． 凹透镜：①入射光线与主光轴平行，则折射光线的反向延长线过焦点． 故答案如下图3所示： （4）分别作出A、B两点关于平面镜的对称点A′、B′，连接A′、B′即为物体AB的像，如图：
