作图题：
（1）一束光射向平面镜，在图中画出反射光线并标出反射角．

（2）根据平面镜成像特点画出物体S的像S′．

（3）如下图，有一束光线由A点发出射向镜面，反射后经过B点，请在图中画出入射光线和反射光线．

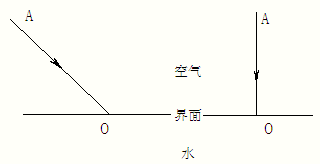

（4）如图，作出入射光线AO的折射光线的大致方向．

（5）如图一束光射向半圆形玻璃砖的圆心O，完成光进入和射出玻璃的折射光路图．

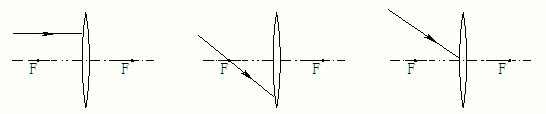

（6）画出下图中光线经过透镜折射的光线．

490***107

2024-12-22 05:29:01



（1）首先做出法线，根根据反射角等于入射角做出反射光线．如下图所示：

（2）根据平面镜的成像规律，从S点画一条垂直于平面镜的线段，且平面镜可将此线段平分，这条线段的另一点S′为S通过平面镜所成的像．如图所示．

（3）作出B点的像点B′，连接AB′，与镜面的交点为入射点O．再连接AO、BO，画上箭头，如下图：

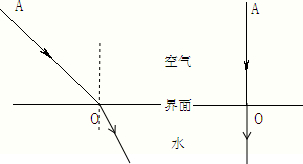

（4）因为当光从空气斜射入水中或者其他介质中时，折射光线向法线方向偏折，当光线从空气垂直射向水中时，传播方向不改变．

（5）当光线垂直射向两种介质的界面上时，传播方向不改变；当光从玻璃斜射入空气中时，折射光线将向远离法线的方向偏折，即入射角小于折射角．如下图所示：

（6）①平行于主光轴的光线经凸透镜折射后将过焦点；②通过焦点的光线经凸透镜折射后将平行于主光轴．③过光心的光线经凸透镜折射后传播方向不改变，如图所示．
