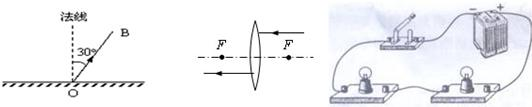

（1）在左下图中，根据给出的反射光线OB画出入射光线AO，并标出入射角及其度数． （2）请在右下图中将光路补充完整： （3）画出如图所示实物电路的电路图

参考解答

481***107

2024-12-22 05:39:49



（1）由反射角为30°，可得入射角也为30°，在法线左侧画出入射光线，度数等于反射角为30°即可，如图所示： （2）根据平行于主光轴的入射光线，经凸透镜折射后过焦点；过焦点的入射光线经凸透镜折射后平行于主光轴完成折射光线；如图所示： （3）由分析知：电路为串联电路，用导线将电源、开关以及灯泡连接起来，作图如下：
