（1）如图甲所示 A B是点光源S发出的光经平面镜反射后的两条光线 试根据成像规律画出虚像S′和光源

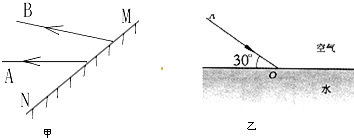

（1）如图甲所示，A、B是点光源S发出的光经平面镜反射后的两条光线，试根据成像规律画出虚像S′和光源S的位置． （2）在图乙中一束光线AO以与水面成30°的角斜射到水面．试在图中画出光线AO经过水面后的反射光路图．

参考解答

490***107

2024-12-22 05:44:31



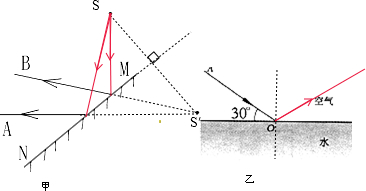

（1）平面镜成的像原理是光的反射，像是反射光线反向延长线的交点，把A、B两条反射光线反向延长，延长线的交点就是光源的S像点S'，然后做S′的对称点S即为光源． （2）先过入射点O垂直水面作出法线，入射角为90°-30°=60°，所以反射角也为60°，在空气中法线的右侧画出反射光线，如下图所示：
