（1）如图1 一束光线从空气斜射入水中 在水面处同时发生了反射和折射 AO是入射光线．请在图中画出其

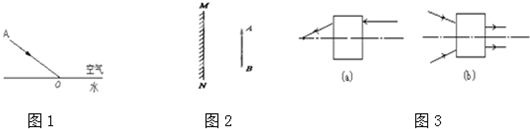

（1）如图1，一束光线从空气斜射入水中，在水面处同时发生了反射和折射，AO是入射光线．请在图中画出其对应的反射光线和折射光线的大致方向． （2）根据平面镜成像特点，在图2中画出物体AB在平面镜MN中所成的像． （3）在图3方框中画上适当的透镜．

参考解答

481***107

2024-12-22 05:04:14



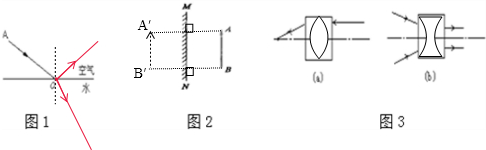

（1）过入射点O作垂直于界面的法线，根据入射角等于反射角画出反射光线；根据折射角小于入射角画出折射光线．如图所示： （2）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示： （3）a图光线变得会聚，故是凸透镜，b图光线变得发散，故是凹透镜．
