完成图中的光路图（1）在甲图中画出入射光线；（2）在乙图中画出经凹透镜折射光线的入射光线；（3）在丙

完成图中的光路图 （1）在甲图中画出入射光线； （2）在乙图中画出经凹透镜折射光线的入射光线； （3）在丙图中画出经过凸透镜后的光线．

参考解答

490***107

2024-12-22 04:41:08



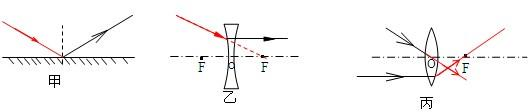

（1）甲图：先过入射点做镜面的垂线，这就是法线，再根据反射角等于入射角画出入射光线的位置，并标上箭头； （2）乙图：将凹透镜上的入射点与右侧虚焦点连接，并反向沿长，透镜左侧部分就是入射光线，再标上箭头即可； （3）丙图：上面第一条光线经过光心，所以传播方向不变．第二条与主光轴平行，所以经凸透镜折射后经过右侧的焦点F．如图所示：
