半波整流和全波整流电路如图5．4．4所示。已知变压器次级输出电压为v1=21 sinω(V) v2=
半波整流和全波整流电路如图5．4．4所示。已知变压器次级输出电压为v1=21 sinω(V)，v2=一v3=21sinωt(V)，二极管的正向压降和变压器次级线圈内阻可以忽略。
(a)试画出vL1、vL2的波形； (b)计算RL1、RL2上的直流电压VL1、VL2和流过RL1、RL2的平均电流，IL1、IL2； (c)计算流过3个二极管的平均电流ID1、ID2、ID3和每个二极管承受的最大反向电压。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***103
2024-11-24 03:29:12
正确答案：(a)vL1、vL2的波形如图5。4．5所示。

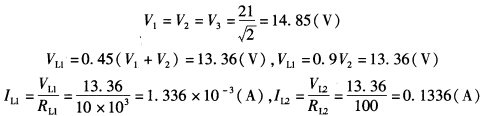

(b)VD1和RL1构成半波整流电路vL1为半波整流波形；v2、v3和RL2及变压器中间抽头构成全波整流电路vL2为全波整流波形；要求VL1、VL2和IL1、IL2需先求v1、v2及v3的有效值。v1、v2及v3的有效值为
(c)由于VD1构成半波整流VD2、VD3正负半周轮流导通构成全波整流所以
由图5．4．4所示电路可知VD1RM=42VVD2RM=VD3RM=2V2m=42V
根据变压器同名端可知，次级电压极性v1、v2和v3与市电极性相同。则在市电为正半周时VD1截止，R1上无电流通过，vL1为零。VD2导通，VD3截止，v2、VD2和RL2构成通路，vL2=v2。当市电为负半周时VD1导通，v1、v2、RL1和VD1构成通路，vL1=v1+v2；VD3导通，v3、VD3和RL2构成通路，vL2=v3=一v2。
