图6.3.14所示为一个超外差式晶体管混频器电路。试回答:
(a)连接于集电极的谐振回路为什么要采用部分接入? (b)若该混频器在接收到频率为1080kHz的电台时本振频率为1620kHz,且产生了第二类组合干扰,则该混频器输出端除了有1080kHz的电台信号外,还会出现另一个频率的电台信号,试计算该电台的频率等于多少?
请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:混频器,频率,电台

参考解答

用户头像

420***103

2024-11-24 03:04:58

正确答案:(a)减小回路外部参数(如晶体管输出电容等)对谐振回路产生影响。(b)由题意知中频频率为540kHz则干扰频率为当p=1、q=2和p=0、q=1时fn=540kHz产生中频副波道干扰故该另一个电台的频率为540kHz。

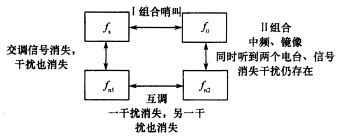

当LC谐振回路作为晶体管的集电极负载时,它的谐振频率、品质因数等都会受到晶体管的输出导纳和负载导纳的影响。当采用部分接入时,这些能对谐振回路产生影响的元件折参数算到LC回路两端后将减小,从而对LC谐振回路的影响也相应减小。第二类组合干扰是外来干扰和本振信号经混频器的非线性作用后形成的假中频。根据题中条件和超外差概念可知中频频率为540kHz。题中所问就是和本振组合产生假中频的干扰频率,因为能组合产生假中频的干扰频率不止一个,但能收听到的应该是最强的干扰。因此,应该是最低阶的干扰频率。
