(大连理工大学2004年考研试题)电路如图4一79所示，试用戴维南定理计算电压U。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-07 20:05:26

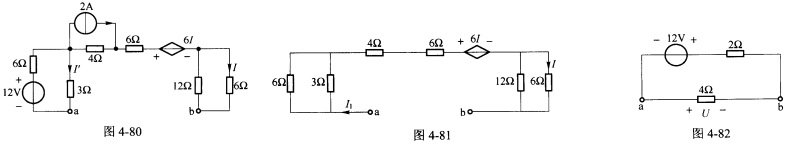

正确答案：断开a、b两端求开路电压此时电路如图4-80所示。可知I=0则6I=0。由两个独立回路构成左边：
则从ab两端看进去的开路电压：
求等效电阻电路如图4-81所示。设外施电压为Uab则：Uab=12I1+6I+6I=12I1+12I又6I=12(I1一I)即
代入得：
等效戴维南电路如图4-82所示可得：
断开a、b两端求开路电压,此时电路如图4-80所示。可知I=0,则6I=0。由两个独立回路构成左边：则从ab两端看进去的开路电压：求等效电阻,电路如图4-81所示。设外施电压为Uab,则：Uab=12I1+6I+6I=12I1+12I又6I=12(I1一I),即,代入得：等效戴维南电路如图4-82所示,可得：
