(河海大学2006年考研试题)如图4一133所示含源一端口外接可调电阻RX。问RX为何值时它可获得

大学本科已帮助：人时间:2024-12-07 20:16:26

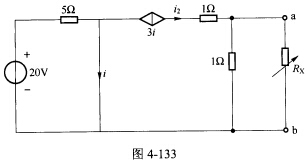

(河海大学2006年考研试题)如图4一133所示，含源一端口外接可调电阻RX。问RX为何值时它可获得最大功率?并求此最大功率。

请帮忙给出正确答案和分析，谢谢！

463***105

2024-12-07 20:16:26



正确答案：×
对RX两端采用戴维南等效,ab开路时,则i2=3i=12A,因此：Uoc=12×1V=12V当ab两端短路时,isc=i2=12A,所以：戴维南等效电路如图4—134所示。RX的功耗为故当Rx=Req=1Ω时,获得最大功率

(大连理工大学2004年考研试题)电路如图4一79所示试用戴维南定理计算电压U。请帮忙给出正确答

(大连理工大学2004年考研试题)电路如图4一79所示，试用戴维南定理计算电压U。请帮忙给出正确答案和分析，谢谢！
(西安电子科技大学2009年考研试题)如图4一46所示电阻电路已知二端口电路N吸收的功率为2W 求

(西安电子科技大学2009年考研试题)如图4一46所示电阻电路，已知二端口电路N吸收的功率为2W，求电压u。请帮忙给出正确答案和分析，谢谢！
(电子科技大学2008年考研试题)电路如图4一35 试用网孔分析法求解电流i。请帮忙给出正确答案和

(电子科技大学2008年考研试题)电路如图4一35，试用网孔分析法求解电流i。请帮忙给出正确答案和分析，谢谢！
(浙江大学2005年考研试题)电路如图4一57所示已知：R1=5Ω R2=6Ω R3=R4=8Ω

(浙江大学2005年考研试题)电路如图4一57所示，已知：R1=5Ω，R2=6Ω，R3=R4=8Ω，r=5Ω，IS=5A，US=4V，求电压源和电流源的功率。请帮忙给出正确答案和分析，谢谢！
(大连理工大学2005年考研试题)电路如图4一74所示用戴维南定理计算电压U。请帮忙给出正确答案

(大连理工大学2005年考研试题)电路如图4一74所示，用戴维南定理计算电压U。请帮忙给出正确答案和分析，谢谢！

(大连理工大学2004年考研试题)电路如图4一79所示试用戴维南定理计算电压U。请帮忙给出正确答
