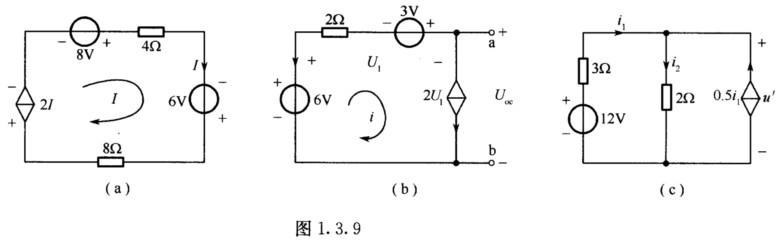

求图1．3．9(a)电路中的电流I； (2)求图1．3．9(b)电路中开路电压Uoc； (3)求图1
求图1．3．9(a)电路中的电流I； (2)求图1．3．9(b)电路中开路电压Uoc； (3)求图1．3．9(c)电路中受控源吸收的功率P。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-05 17:16:56

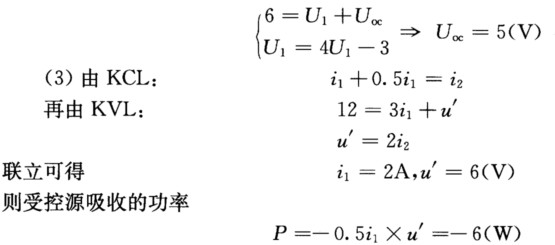

正确答案：(1)根据KVL则 -8+4I-6-4+8I+2I=0(-8+-4I-6+8I+2I=O)解方程得 I=1(A) (2)根据KVL则
(1)根据KVL,则-8+4I-6-4+8I+2I=0(-8+-4I-6+8I+2I=O)解方程得I=1(A)(2)根据KVL,则
