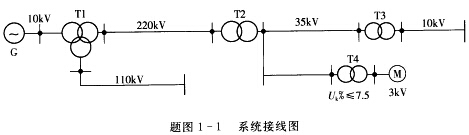

如题图：1-I所示电力系统 线路额定电压已知 试求发电机 变压器的额定电压。 请帮忙给出正确答案和分

正确答案：(1)发电机比同电压级网络的额定电压高5％取U_GN=10．5kV。 为了便于标记将变压器的各侧绕组按其电压级别从高到低依次标号1、2和3。 (2)升压变压器T1的低压侧与发电机直接相连故取U_3N=10．5kV；中、高压侧分别与110kV和220kV线路相连其额定电压均应分别高于线路10％取U_2N=121kV和U_1N=242kV。 (3)降压变压器T2的高压侧相当于用电设备等于同电压级网络的额定电压取U_1N=220kV；低压侧相当于电源比同电压级网络的额定电压高10％取U_2N=38．5kV。 (4)同理降压变压器T3的额定电压变比为35／11kV。 (5)降压变压器T4高压侧与35kV线路相连U_1N=35kV；低压侧直接与3kV设备相连且T4的短路电压百分数U_k％≤7．5额定电压比3kV高5％即等于U_2N=3．1 5kV。
(1)发电机比同电压级网络的额定电压高5％,取UGN=10．5kV。为了便于标记,将变压器的各侧绕组按其电压级别从高到低依次标号1、2和3。(2)升压变压器T1的低压侧与发电机直接相连,故取U3N=10．5kV；中、高压侧分别与110kV和220kV线路相连,其额定电压均应分别高于线路10％,取U2N=121kV和U1N=242kV。(3)降压变压器T2的高压侧相当于用电设备,等于同电压级网络的额定电压,取U1N=220kV；低压侧相当于电源,比同电压级网络的额定电压高10％,取U2N=38．5kV。(4)同理,降压变压器T3的额定电压变比为35／11kV。(5)降压变压器T4高压侧与35kV线路相连,U1N=35kV；低压侧直接与3kV设备相连,且T4的短路电压百分数Uk％≤7．5,额定电压比3kV高5％,即等于U2N=3．15kV。
