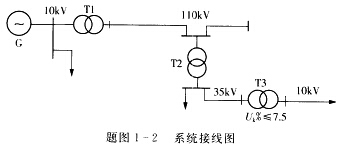

电力系统接线如题图1-2所示 电网各级电压示于图中。试求：(1)发电机G和变压器T1 T2 T3的额

正确答案：(1)发电机与10kV电网相联故U_GN=10(1+5％)=10．5kV。 T1：一次侧与发电机连联额定电压为10．5kV；二次侧与1 10kV线路相联额定电压为110(1+10％)=121 kV。 T2：一次侧与110kV线路相联额定电压为110kV；二次侧与35kV线路相联额定电压为35(1+10％)=38．5kV。 T3：一次侧与35kV线路相联额定电压为35kV；二次侧与10kV线路相联又U_k％≤7．5故额定电压为10(1+5％)=10．5 kV (2)实际变比 T1：10．5／121(1+2．5％)kV；T2：110／38．5kV；T3：35(1—5％)／10．5kV。
(1)发电机与10kV电网相联,故UGN=10(1+5％)=10．5kV。T1：一次侧与发电机连联,额定电压为10．5kV；二次侧与110kV线路相联,额定电压为110(1+10％)=121kV。T2：一次侧与110kV线路相联,额定电压为110kV；二次侧与35kV线路相联,额定电压为35(1+10％)=38．5kV。T3：一次侧与35kV线路相联,额定电压为35kV；二次侧与10kV线路相联,又Uk％≤7．5,故额定电压为10(1+5％)=10．5kV(2)实际变比T1：10．5／121(1+2．5％)kV；T2：110／38．5kV；T3：35(1—5％)／10．5kV。
