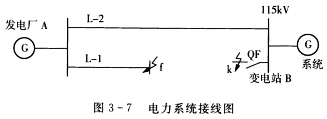

在如图3-7所示的电力系统中，发电厂A的容量为300MVA，电抗x=0。3；装设在变电所B的115kV母线侧断路器QF的额定切断容量为2000MVA；线路L一1的长度为10km；L一2为20km；各条线路的电抗均为每回0．4Ω／km。试计算在f点发生三相短路时的起始次暂态电流。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-09 06:32:32
正确答案：取SB=100MVAUB=Uhv。(1)参数计算
(2)确定未知系统的电抗近似地认为断路器的额定切断容量SN(QF)即等于k点三相短路时与短路电流周期分量的初值相对应的短路功率。 在k点发生短路时发电厂A对短路点的转移电抗为 xB=xG*+xL2*=0．1+0．0605=0．1 605 在短路开始瞬间该发电厂供给的短路功率为
因此未知系统供给的短路功率应为 Sks—SN(QF)一SkA=2000—623．05=1376．95(MVA)故系统的电抗应为
(3)f点发生三相短路总电抗为x∑=xL1*+xG*∥(xL2*+xS*)=0．0302+0．1∥(0．0605+0．0726)=0．0873起始次暂态电流
取SB=100MVA,UB=Uhv。(1)参数计算(2)确定未知系统的电抗近似地认为断路器的额定切断容量SN(QF),即等于k点三相短路时与短路电流周期分量的初值相对应的短路功率。在k点发生短路时,发电厂A对短路点的转移电抗为xB=xG*+xL2*=0．1+0．0605=0．1605在短路开始瞬间,该发电厂供给的短路功率为因此,未知系统供给的短路功率应为Sks—SN(QF)一SkA=2000—623．05=1376．95(MVA)故系统的电抗应为(3)f点发生三相短路总电抗为x∑=xL1*+xG*∥(xL2*+xS*)=0．0302+0．1∥(0．0605+0．0726)=0．0873起始次暂态电流
