输电系统接线如题图2—1所示 已知各元件参数如下。发电机G：SGN=30MVA UGN=10．5kV
输电系统接线如题图2—1所示，已知各元件参数如下。发电机G：SGN=30MVA，UGN=10．5kV，xC％=25；变压器T1：ST1N=31．5MVA，kT1=10．5／121，UT1k％=10．5；变压器T2、T3：ST2N=15MVA，kT2=110／6．6，UT2k％=10．5；线路L：长度60km，每公里电抗为0．4Ω；电缆C：长4km，每公里电抗为0．08Ω；电抗器R：URN=6kV，IRN=0．3kA，xR％=5。试绘制等值电路图，并按变压器实际变比精确计算各元件电抗的标幺值。
请帮忙给出正确答案和分析，谢谢！
参考解答
432***105
2024-12-09 06:20:52
正确答案：等值电路如案图2—3所示。
取全系统的基准功率SB=1 00MVA选10kV电网的基准电压UB1=10．5kV为了使标幺参数的等值电路中不出现串联的理想变压器选取相邻段的基准电压比等于变压器实际变比则有

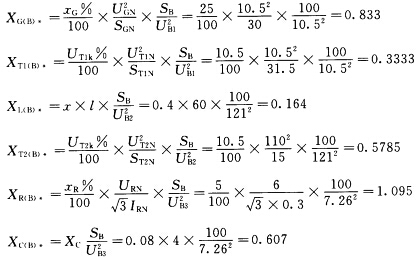

各元件电抗的标幺值为
等值电路如案图2—3所示。取全系统的基准功率SB=100MVA,选10kV电网的基准电压UB1=10．5kV,为了使标幺参数的等值电路中不出现串联的理想变压器,选取相邻段的基准电压比等于变压器实际变比,则有各元件电抗的标幺值为
