系统接线如图3—11所示，已知各元件参数如下，发电机G-1：SN=60MVA，xd"=0．15；变压器T一1：SN=60MVA，Uk％=10．5；发电机G一2：SN=120MVA，xd"=0．18；变压器T一2：SN=120MVA，Uk％=10．5；线路L：每回路l=100km，x=0．4Ω／km；负荷LD：SLD=90MVA，xLD"=0．35。试求在f点发生三相短路时起始次暂态电流和冲击电流。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-09 04:34:19
正确答案：

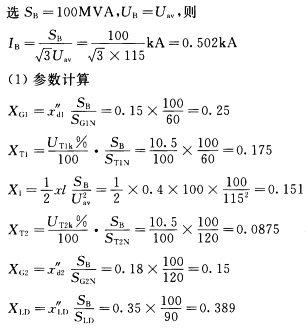

等值电路如图3一12所示。

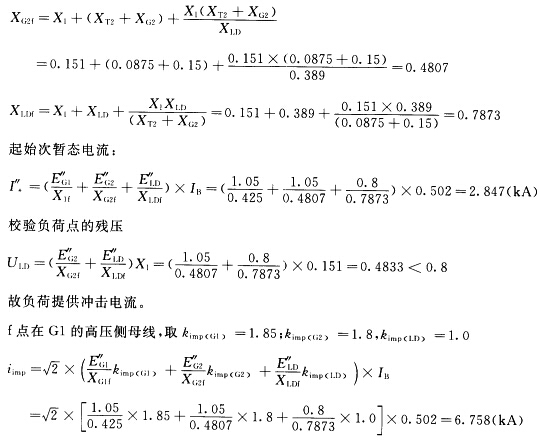

(2)在f点短路时的电流计算取 EG1'=EG2'=1．05ELD'=0．8XG1f=XG1+XT1=0．25+0．1 75=0．425对等值电路进行Y→△变换。
等值电路如图3一12所示。(2)在f点短路时的电流计算取EG1'=EG2'=1．05,ELD'=0．8XG1f=XG1+XT1=0．25+0．175=0．425对等值电路进行Y→△变换。
