在图4．17所示的电路中 欲使电压源us中的电流为零 试确定电阻Rx的值。 请帮忙给出正确答案和分析

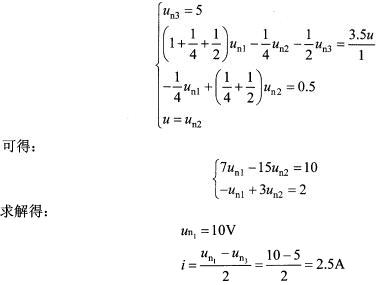

正确答案：先分析题意欲使电压源u_s中的电流为零亦即流经5 Ω电阻的电流为0A加在5Ω电阻两端的电压也为0V它没有分压作用此时电压源电压全部加在R_x两端。 因此由上述分析可知只要满足电阻R_x两端电压为5V即能求出电压源u_s中的电流为零时的电阻R_X的值。 将R_x用5V电压源等效替代则其等效电路如图4—18所示。 该电路有3个节点：节点l、节点2和节点33个节点到地电压分别用u_n1、u_n2和u_n3表示所以利用节点电压法可列出节点电压方程如下：求得的电流i就是流过电阻R_x的电流己知加在R_x两端的电压为5V所以可知： 因此当电压源u_s中的电流为零时电阻R_x的值为2Ω。
先分析题意,欲使电压源us中的电流为零,亦即流经5Ω电阻的电流为0A,加在5Ω电阻两端的电压也为0V,它没有分压作用,此时电压源电压全部加在Rx两端。因此,由上述分析可知,只要满足电阻Rx两端电压为5V即能求出电压源us中的电流为零时的电阻RX的值。将Rx用5V电压源等效替代,则其等效电路如图4—18所示。该电路有3个节点：节点l、节点2和节点3,3个节点到地电压分别用un1、un2和un3表示,所以利用节点电压法可列出节点电压方程如下：求得的电流i就是流过电阻Rx的电流,己知加在Rx两端的电压为5V,所以可知：因此,当电压源us中的电流为零时,电阻Rx的值为2Ω。
