试用题图E8-5所示的差分电路和尺C选频网络组成一文氏桥式正弦波振荡电路 并完成连接。要满足f0=2

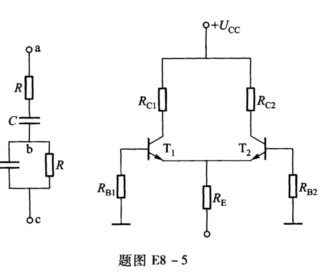

试用题图E8-5所示的差分电路和尺C选频网络组成一文氏桥式正弦波振荡电路，并完成连接。要满足f0=200 Hz电阻R应选多大?设C=0．033μF。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-05 12:08:36
正确答案：由振荡电路的工作原理可知要组成文氏桥式正弦波振荡器必须将尺C选频网络作为反馈支路将差分放大电路的同相输出反馈到输入端并使之形成正反馈。所以将a点接至T2的集电极b点接RB1C点与RB2相连接至参考点如图8-11所示。 2.jpg)
即要满足f0=200 Hz电阻R应选24 kΩ。
由振荡电路的工作原理可知,要组成文氏桥式正弦波振荡器,必须将尺C选频网络作为反馈支路,将差分放大电路的同相输出反馈到输入端,并使之形成正反馈。所以将a点接至T2的集电极,b点接RB1,C点与RB2相连接至参考点,如图8-11所示。即要满足f0=200Hz电阻R应选24kΩ。
