一个电感线圈接110 V的直流电源时电流为20 A 接频率为50 Hz 有效值为220 V的交流电源
一个电感线圈接110 V的直流电源时电流为20 A，接频率为50 Hz，有效值为220 V的交流电源时，电流的有效值为28 A，试求此线圈的电阻R和电感L。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-05 12:58:39

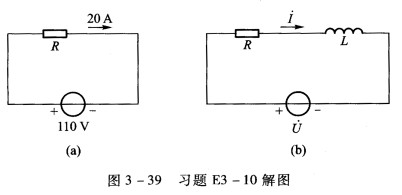

正确答案：电感线圈可看成一个电阻尺和一个电感L相串联的电路。对直流电感相当于短路只有R起作用其等效电路如图3—39(a)所示。
对交流R和L都起作用其等效电路如图3—39(b)所示。
电感线圈可看成一个电阻尺和一个电感L相串联的电路。对直流,电感相当于短路,只有R起作用,其等效电路如图3—39(a)所示。对交流,R和L都起作用,其等效电路如图3—39(b)所示。
