电路如图2—16(a)所示,已知E=10 V、IS=1 A,R1=10Ω、R2=R3=5Ω,试用叠加定理求流过R2的电流I2和理想电流源IS两端的电压US。

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:定理,如图,电流

参考解答

用户头像

432***105

2024-12-05 12:38:01

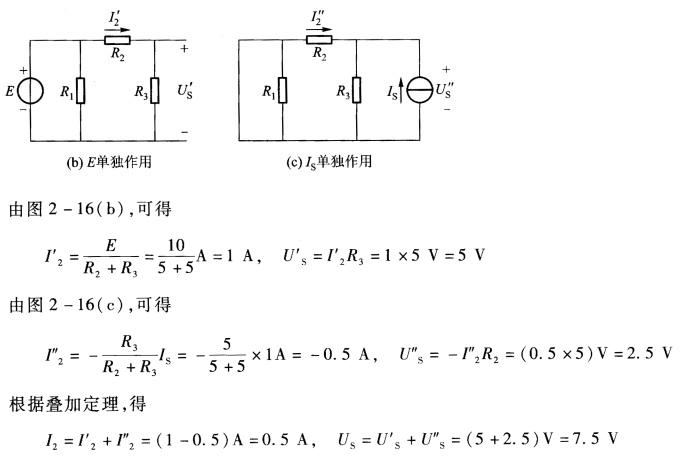

正确答案:分别画出电压源、电流源单独作用的分电路如图2—16(b)、(c)所示。
分别画出电压源、电流源单独作用的分电路如图2—16(b)、(c)所示。
