(华北电力大学2006年考研试题)电路如图11-32所示 R=1Ω C=0．5F。求(1)网
(华北电力大学<北京>2006年考研试题)电路如图11-32所示，R=1Ω，C=0．5F。求(1)网络函数
及其零、极点分布图；(2)输出电压u0(t)的单位冲激响应及单位阶跃响应。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***105
2024-12-06 13:56:41

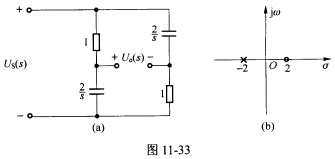

正确答案：(1)在复频域中求解如图11-33(a)所示。根据电路结构易知：
所以
其零、极点分布如图11—33(b)所示。
(2)输出电压V0(s)的单位冲击响应为
所以：
输出电压单位阶跃响应为
则单位阶跃响应为：U0(t)=1—2e-2tV
(1)在复频域中求解,如图11-33(a)所示。根据电路结构,易知：所以,,其零、极点分布如图11—33(b)所示。(2)输出电压V0(s)的单位冲击响应为,所以：输出电压单位阶跃响应为,则单位阶跃响应为：U0(t)=1—2e-2tV
