9-9 有一台三相异步电动机，50HZ，380V，Δ接法，其空载和短路数据如下：
空载试验 U0=UN=380V ， I0=21.2A P0=1.34kW
短路试验 Uk=110V，Ik=66.8A ，Pk=4.14kW
已知机械损耗为100W，X1=X′2，求该电机的T型等效电路参数。
参考解答
481***115
2025-02-07 22:31:07
解（1）由空载损耗求得铁损耗为

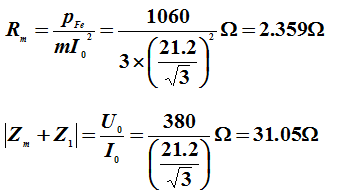

励磁电阻
空载总电抗
由短路试验求得
短路阻抗
短路电阻
短路电抗

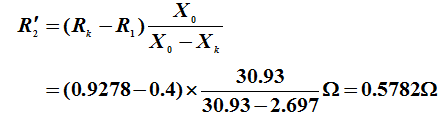

转子电阻

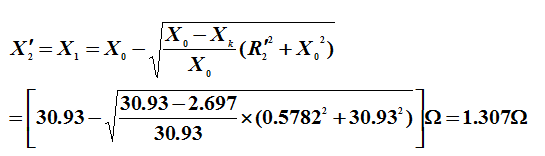

转子漏抗
励磁电抗
（2）空载功率因数：
（3）堵转功率因数：
答案仅供参考，不要直接抄袭哦
