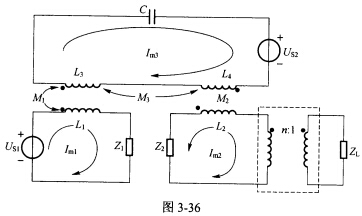

(同济大学2003年考研试题)应用网孔电流法 列写如图3一36所示电路的网孔电流方程标准式。 请帮忙
(同济大学2003年考研试题)应用网孔电流法，列写如图3一36所示电路的网孔电流方程标准式。
请帮忙给出正确答案和分析，谢谢！
参考解答
473***105
2024-12-07 23:09:57

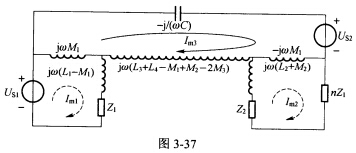

正确答案：去耦等效图如图3-37所示。
网孔1：(Z1+jωL1)Im1-jωM1Im3=US1网孔2：(Z2+n2ZL+jωL2)Im2+jωM2Im3=0网孔3：-jωM1Im1+jωM2Im2+j[ω(L3+L4一2M3)-1／(ωC)Im3=一US2
去耦等效图如图3-37所示。网孔1：(Z1+jωL1)Im1-jωM1Im3=US1网孔2：(Z2+n2ZL+jωL2)Im2+jωM2Im3=0网孔3：-jωM1Im1+jωM2Im2+j[ω(L3+L4一2M3)-1／(ωC)Im3=一US2
