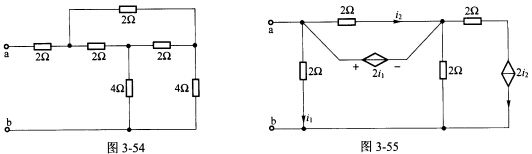

(武汉理工大学2010年考研试题)求如图3一54和图3一55所示电路中的输入电阻Rab。 请帮忙给出
(武汉理工大学2010年考研试题)求如图3一54和图3一55所示电路中的输入电阻Rab。
请帮忙给出正确答案和分析，谢谢！
参考解答
420***105
2024-12-07 22:22:53
正确答案：(1)化简图3-54电路如图3-56所示。这是一个平衡电桥因此可得： Rab=2+(2+4)∥(2+4)=5Ω

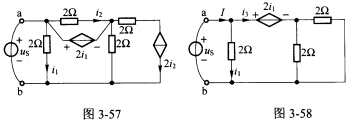

(2)化简图3-55电路如图3-57所示。根据电路结构可得：
进一步化简原电路如图3-58所示。由简化电路可知：
而
所以有：
(1)化简图3-54电路如图3-56所示。这是一个平衡电桥,因此可得：Rab=2+(2+4)∥(2+4)=5Ω(2)化简图3-55电路如图3-57所示。根据电路结构,可得：进一步化简原电路,如图3-58所示。由简化电路可知：而,所以有：
