如图1．3．25所示电路若要求输出电压uo不受电压源us2的影响问受控源中u应为何值? 请帮忙给

大学本科已帮助：人时间:2024-12-05 22:07:13

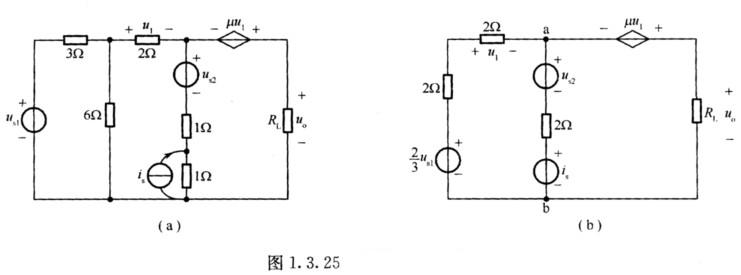

如图1．3．25所示电路，若要求输出电压uo不受电压源us2的影响，问受控源中u应为何值?

请帮忙给出正确答案和分析，谢谢！

473***105

2024-12-05 22:07:13



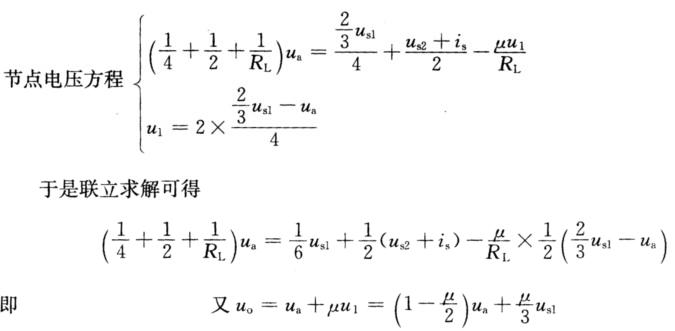

正确答案：先将图1．3．25(a)用等效电路化简成图(b)。利用外加电压源u_o其极性如图(b)所示。采用节点电位法选b点为参考点a点电位为V_A则
先将图1．3．25(a)用等效电路化简成图(b)。利用外加电压源uo,其极性如图(b)所示。采用节点电位法,选b点为参考点,a点电位为VA,则
