电路如图2—19所示 已知E1=50 V E2=30 V IS1=7 A IS2=2 A R1=2Ω
电路如图2—19所示，已知E1=50 V、E2=30 V，IS1=7 A、IS2=2 A，R1=2Ω、R2=3Ω、R3=5Ω，试求各电流源、电压源元件的功率，并说明它们是电源还是负载。
请帮忙给出正确答案和分析，谢谢！
参考解答
432***105
2024-12-05 22:07:51

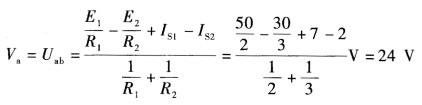

正确答案：因电路只有两个结点所以可直接应用弥尔曼定理得

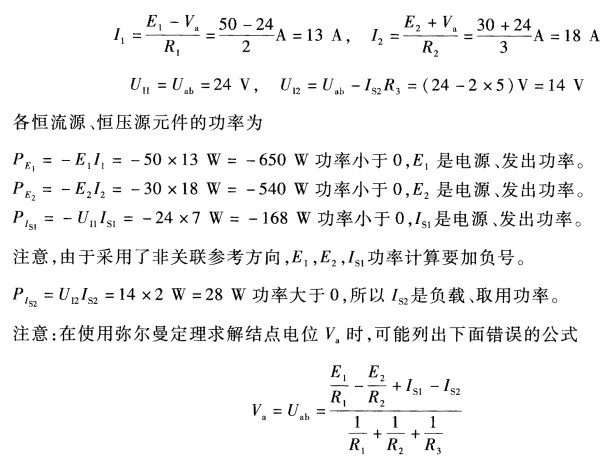

则流过电压源元件的电流、电流源元件两端的电压即可求出分别如下
其中R3是和恒流源IS2串联的元件而“任何一条非电流源支路与理想电流源串联后对外连接端口的电流源特性并没有改变”(详见教材2．1．3)所以R3的存在对V0不产生影响所以它不应该出现在求Va的公式中。但R3的存在影响I32两端的电压U12因为U12=Uab-IS2R3。
因电路只有两个结点,所以可直接应用弥尔曼定理得则流过电压源元件的电流、电流源元件两端的电压即可求出,分别如下其中,R3是和恒流源IS2串联的元件,而“任何一条非电流源支路与理想电流源串联后,对外连接端口的电流源特性并没有改变”(详见教材2．1．3),所以R3的存在对V0不产生影响,所以它不应该出现在求Va的公式中。但R3的存在影响I32两端的电压U12,因为U12=Uab-IS2R3。
