系统接线如图3—13所示，已知各元件参数如下。汽轮发电机G一1、G一2：SN=60MVA，UN=10．5kV，xd"=0．15；变压器T一1、T一2：SN=60MVA，Uk％=10．5；外部系统S：SN=300MVA，xs"=0．5。系统中所有的发电机均装有自动励磁调节器。在f点发生三相短路时，试按下列三种情况计算I0.2和I∞并对计算结果进行比较分析。
(1)发电机G一1、G一2及外部系统S各用一台等值机代表； (2)发电机G一1和外部系统S合并为一台等值机； (3)发电机G一1、G一2及外部系统S用一台等值机代表。
请帮忙给出正确答案和分析，谢谢！

#站内搜索 #在百度搜 #在搜狗搜

参考解答

473***105

2024-12-09 05:38:16



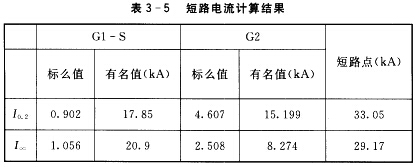

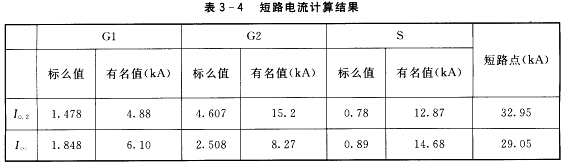

正确答案：选S_B=60MVA(与设备额定容量相同以便计算)U_R=U_av归算至短路处电压级的各等值机的额定电流分别为：参数计算发电机G一1、G一2：X_G1=X_G2=x_d'=0．1 5等值电路如图3—14所示。(1)发电机G一1、G一2及外部系统S各用一台等值机代表对图中的电路进行Y→△变换查计算曲线表(I_∞用t=4s的值)得短路电流值如表3—4所示。(2)发电机G一1和外部系统S合并为一台等值机即有归算至短路处电压级的G1一S等值机的额定电流分别为 I_N1+I_Ns=3．299+16．49 5=19．794(kA)查计算曲线表(I_∞用t=4s的值)得短路电流值如表3—5所示。(3)发电机G一1、G一2及外部系统S用一台等值机代表即有归算至短路处电压级等值机的额定电流为 I_N1+I_N2+I_N3=3．299+3．299+16．495=23．093(kA)查计算曲线表(I_∞用t=4s的值)得I_0.2*=1．619 则I_0.2=37．39(kA)I_∞*=1．928 则I_∞=44．52(kA)(4)对比(1)和(2)结果发现把距短路点电气距离相差较小的机组合并带来的误差较小。对比(1)和(3)结果发现把距短路点电气距离相差较大的机组合并三个发电机距短路点的电器距离差别较大衰减和励磁调节过程差别也很大因此用一台发电机来等值会带来较大的误差。
选SB=60MVA(与设备额定容量相同以便计算),UR=Uav归算至短路处电压级的各等值机的额定电流分别为：参数计算发电机G一1、G一2：XG1=XG2=xd'=0．15等值电路如图3—14所示。(1)发电机G一1、G一2及外部系统S各用一台等值机代表对图中的电路进行Y→△变换查计算曲线表(I∞用t=4s的值)得短路电流值如表3—4所示。(2)发电机G一1和外部系统S合并为一台等值机,即有归算至短路处电压级的G1一S等值机的额定电流分别为IN1+INs=3．299+16．495=19．794(kA)查计算曲线表(I∞用t=4s的值)得短路电流值如表3—5所示。(3)发电机G一1、G一2及外部系统S用一台等值机代表,即有归算至短路处电压级等值机的额定电流为IN1+IN2+IN3=3．299+3．299+16．495=23．093(kA)查计算曲线表(I∞用t=4s的值)得I0.2*=1．619则I0.2=37．39(kA)I∞*=1．928则I∞=44．52(kA)(4)对比(1)和(2)结果发现,把距短路点电气距离相差较小的机组合并,带来的误差较小。对比(1)和(3)结果发现,把距短路点电气距离相差较大的机组合并,三个发电机距短路点的电器距离差别较大,衰减和励磁调节过程差别也很大,因此,用一台发电机来等值会带来较大的误差。
