在题图3—2所示的电力系统中 各元件的参数如下 系统对母线a处的短路功率为2000MVA；线路L：长
在题图3—2所示的电力系统中，各元件的参数如下，系统对母线a处的短路功率为2000MVA；线路L：长50km，x=0．4Ω／km；变压器T：容量30MVA，Uk％=10．5；电抗器R：额定电压6kV，额定电流0．3kA，xR％=5；电缆C：长0．5km，x=0．08Ω／km。试计算在f点三相短路后的短路电流周期分量。
请帮忙给出正确答案和分析，谢谢！
参考解答
473***105
2024-12-09 05:22:42

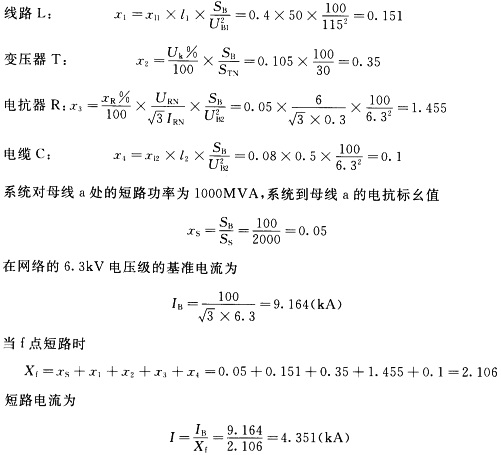

正确答案：取SB=100MVAUB=Uav各元件的电抗标幺值分别计算如下：
取SB=100MVA,UB=Uav各元件的电抗标幺值分别计算如下：
