系统接线如题图3—4所示 各元件参数已标于图中 试求在k点三相短路时的起始次暂态电流和冲击电流。 请
系统接线如题图3—4所示，各元件参数已标于图中，试求在k点三相短路时的起始次暂态电流和冲击电流。
请帮忙给出正确答案和分析，谢谢！
参考解答
473***105
2024-12-09 03:44:21

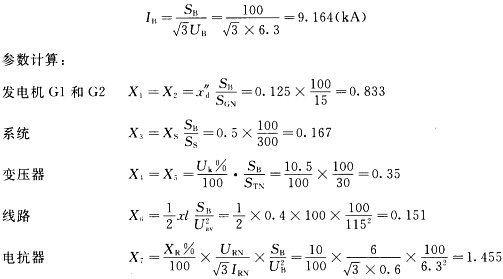

正确答案：选SB=100MVAUB===Uav则

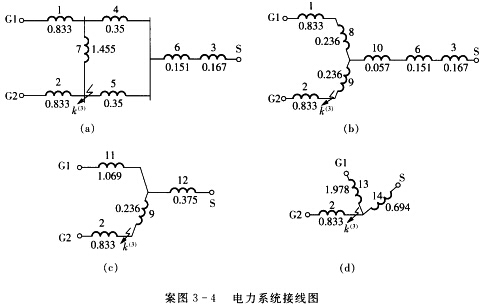

等值电路及网络化简如案图3-4(a)

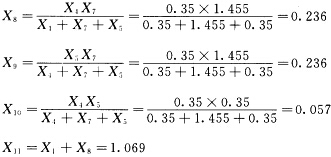

对案图3-4(a)中的电路进行△→Y变换

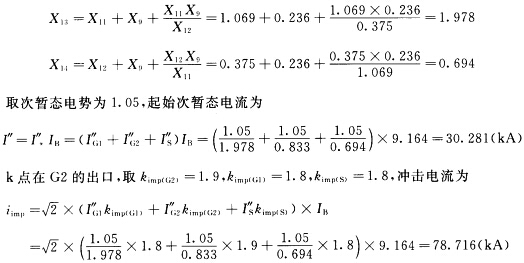

X12=X3+X6+X10=0．167+0．151+0．057=0．3 75对案图3—4(c)中的电路进行Y→△变换
选SB=100MVA,UB===Uav则等值电路及网络化简如案图3-4(a)对案图3-4(a)中的电路进行△→Y变换X12=X3+X6+X10=0．167+0．151+0．057=0．375对案图3—4(c)中的电路进行Y→△变换
